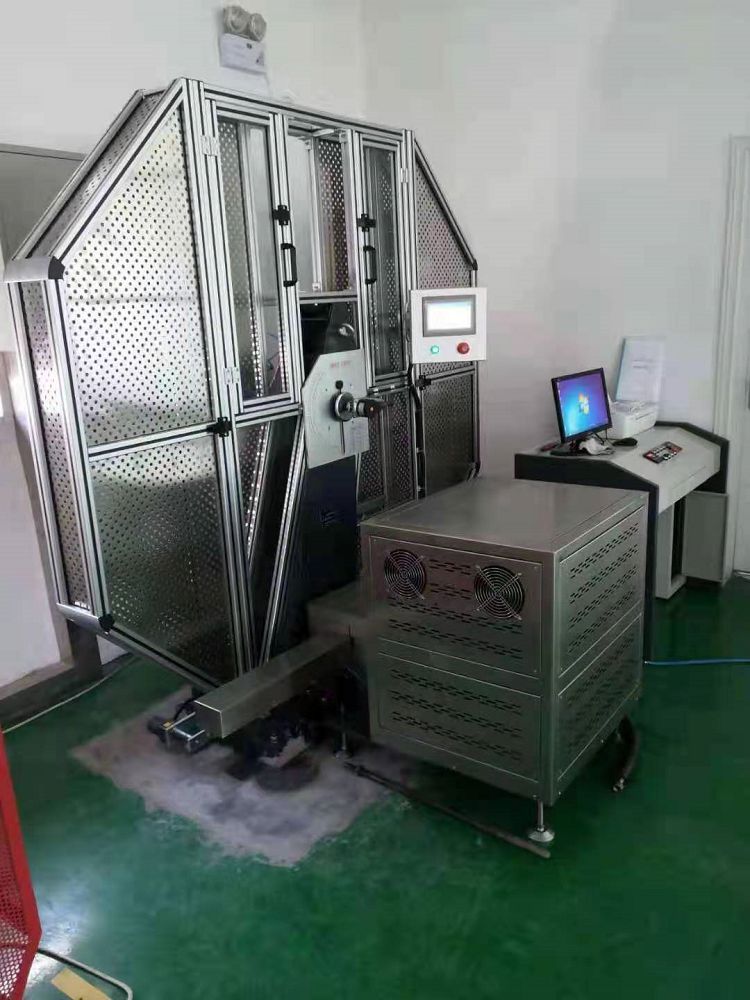

Tester d’impacte del pèndol de 750J



1. L'equip es compon principalment de marc principal, pèndol, dispositiu de pèndol, sistema de transmissió, dispositiu de visualització d'energia, sistema d'impacte, dispositiu de recuperació de mostres, dispositiu de protecció de seguretat i sistema de control elèctric . Cada part té els avantatges següents:

2. marc principal: El marc principal i la base estan dissenyats integralment per a la colada, amb alta estabilitat, bona rigidesa i sense errors de muntatge . La columna és simètrica a la part frontal i posterior, i l’eix de pèndol es recolza en un feix simplement suportat Els gronxadors són sense tremolor, que és més adequat per a un impacte energètic .

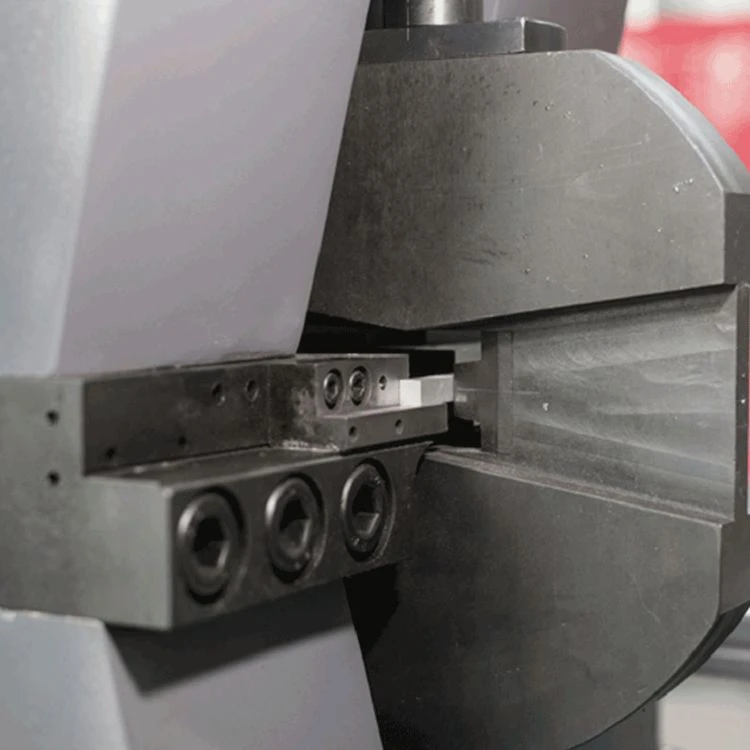

3. pèndol: amb el disseny del pèndol circular, la resistència al vent es minimitza . El ganivet s'instal·la mitjançant un bloc en forma de falca que es pot fixar en el cargol, que és convenient i simple per substituir . El tap i la vareta del pèndol tenen un rigidesa elevada per evitar que el pèndol es pugui agitar a la conducció axial i radial després d'impactar les direccions axials i radials després d'impactar la axial i radial. mostra .

4. Dispositiu de pèndol penjat: el dispositiu penjat del pèndol adopta un disseny buffer, que evita l'impacte i els possibles danys quan penja el pèndol, redueix efectivament el soroll quan penja el pèndol, perllonga la vida del servei de l'equip i millora la seguretat . i l'angle pre-lift temps .

5. Sistema de transmissió: el reductor de doble etapa estàndard s'utilitza per substituir el complex sistema de transmissió de l'antic pèndol, amb una estructura simple, un muntatge i un manteniment convenients, una vida útil llarga, una baixa velocitat i una baixa velocitat i un manteniment sense manteniment . tracta punts de fallada principals per a pèndols més antics .

6. Dispositiu de visualització d’energia: hi ha tres mètodes de visualització d’energia . un és un dial, l’altre és una pantalla de pantalla tàctil i el programari informàtic també pot mostrar el valor d’energia . si és un tipus de marcatge únic, pot passar que oblideu tornar el punter a zero abans de la prova i fer que la mostra sigui vàlida . si és un mètode de pantalla tàctil És incorrecte, és impossible jutjar la precisió de les seves dades . Els tres modes de la màquina es mostren junts i es poden comparar els resultats entre ells, que poden eliminar de forma completa i eficaç els possibles problemes .

{7. Dispositiu de recuperació de mostres: un cinturó de goma de gran qualitat impulsat per un motor rotat es treuen de la màquina de prova per evitar que el personal de prova entri . les mostres de residus es recuperen dins de la màquina de prova, que no només millora l'eficiència del treball, sinó que també millora la seguretat del personal de prova .

8. Safety protection device: The whole testing machine is equipped with a fully enclosed protective net, which can effectively prevent the broken sample from splashing, and can also prevent the test personnel from entering the inside of the testing machine during the test. The protective net is equipped with a door limit switch. When the protective door is opened, the test machine will be self-locked, and the main operation will be No és vàlid, impedint així la mala operació i garantint la seguretat del personal de prova .

9. Sistema de control elèctric: l'equip adopta SIEMENS PLC alemany per dissenyar el sistema de control . Un codificador rotat Integra tecnologies mecàniques, elèctriques i automàtiques i s’adona del procés totalment automatitzat de prendre pèndol, afectar i recollir mostres fracturades, que redueix considerablement la intensitat laboral dels operadors i millora l’eficiència del treball i la seguretat operativa .}



1. Impact Energy and Opcional Pendulum: 150J 300J 450J 600J 750J

Range d’escala de marcatge i valor de la divisió: 0.1J

Moment de pèndol (opcional un dels moments de taula següents)

Número de sèrie	model	energia del màxim impacte	Moment de pèndol
1	Cysyc150	150J	80.3848nm
2	Cysyc150	300J	160.7695nm
3	Cysyc150	450J	241.1543nm
4	Cysyc150	600J	321.5390nm
5	Cysyc150	750J	401.9238nm

4. Angle de pre-lifting Pendulum: 150 graus

5. Resolució mínima de l'angle: 0,1 graus

6. Distància des del centre del pèndol fins al punt d'impacte (centre de mostra): 750mm

7. Velocitat d'impacte: 5.24m/s

8. SPAN del suport de la mostra: 40mm

9. El radi d'arc del final del suport de la mostra: 1-1.5 mm

10. Angle d’inclinació de la superfície de suport del suport de la mostra: 11 graus ± 1 grau

11. radi d'arc de ganivet d'impacte: 2-2.5 mm (Gb) i 8mm (astm)

12. L’angle inclòs del ganivet d’impacte: 30 graus ± 1 grau

13. Mida de la mostra (longitud × amplada × alçada): 55㎜ × 10㎜ × 10㎜

14. Capacitat de mostra de la incubadora: es poden col·locar mostres fins a 20-40

15. Range de control de la temperatura: temperatura ambient ~ -80 grau (refrigeració de la màquina de modelat de compressió)

17. fluctuació: ± 0,5 graus

18. Mètode de refrigeració: refrigeració del compressor

19. temperatura ambient: 10-35 grau

20. Dimensions de la unitat principal (longitud × amplada × alçada): aproximadament 2100㎜ × 835㎜ × 2100㎜

21. Pes principal de la unitat: uns 1500㎏

22. Alimentació de l'amfitrió: AC tres fases de cinc fils 380V ± 10% 50Hz 3000W (inclosa la part de baixa temperatura)

23. Condicions ambientals: no hi ha cap mitjà corrosiu a l'entorn circumdant, ni vibració i no hi ha una forta interferència de camp electromagnètic .



1Host 1 1500 kg

2 coberta protectora 1 conjunt d'aliatge d'alumini totalment tancat protecció

3 pèndols 1 conjunt 750J martell rodó

4- grau 1 peça, llegible 0-750 J

5 Impact Edge 1 Set R2

6 Blades d’impacte 1 conjunt R8 American Standard ASTM

7 Programari de prova 1 conjunt de programari especial completament automàtic

8 pantalla de pantalla digital 1 conjunt de pantalla de cristall líquid

9 armaris operatius independents 1 conjunt realitzat per l'empresa

10 impressores 1 Set HP (EUA)

11 ordinadors 1 conjunt Lenovo (grup)

12 Dispositiu de recuperació de mostres 1 Motor de conjunt, cinta transportadora

13 1 Conjunt de dispositiu de transmissió de pèndol fabricat per l'empresa

14 Mecanisme de penja 1 conjunt realitzat per l'empresa

15 Sistema de desacceleració 1 conjunt Yijia, una marca d’empresa conjunta

16 plantilla d’ajust d’implantació 1 s =40

17 Exemple de bloc de centratge 1 10*40

18 cargols d'ancoratge 4 conjunts M16*250

19 Allen Wrench 1 conjunt realitzat per l'empresa

20 mandíbules que inclouen 2 conjunts de mandíbules realitzades per l'empresa

21 Specimen Cinm 1 conjunt realitzat per la Companyia

22 Conjunt de buffer hidràulic 1 importat (Japó)

23 Conjunt del codificador rotatiu 1, control intern d'alta precisió

24 Codificador fotoelèctric 1 Conjunt Inducció automàtica

25 Unitat de control 1 Conjunt de controlador programable PLC

26 Sistema de control elèctric 1 conjunt realitzat per l'empresa

27 Temps Relé 1 Conjunt Temps de refrigeració regulable

28 Cryòmetre 1 Set ANC -80 Temperatura regulable de grau

29 completament automàtic

Mòdul de lliurament de mostres 1 conjunt 304 Coberta d’acer inoxidable

30 Cilindre de posicionament 1 Configuració de la mostra automàtica

31 Cilindre de compressió 1 Estableix per comprimir automàticament la mostra

32 Cilindre d'alimentació de mostra 1 Estableix l'alimentació automàtica de mostres

33 Cilindre de nidificació 1 Estableix la nidificació automàtica

34 Mostra Cilindre 1 Conjunt Habitació en fred Lliurament automàtic

Mostres de dispositiu d'exemple 1 pot mantenir les mostres 20-40

36 Bomba sense oli de buit 1 conjunt 750-30 equipat amb vàlvula de pressió

37 compressor d'aire 1 conjunt 588-20 equipat amb vàlvula reguladora

38 Refrigeració del compressor 1 Estableix la temperatura ambient 0--60 grau
